vmware三种网络连接上网设置

Date:2011-06-11

1.桥接方式(bridge) :


默认使用vmnet0
将虚拟机的ip设置与主机同网段未使用ip,其余与主机相同:
ip地址与主机同段相异,
子网掩码与主机相同,
网关与主机相同,
DNS服务器与主机相同。
实现虚拟机<--->主机虚拟机<---->互联网通信。

2.共享方式(nat) :

默认使用vmnet8
将虚拟机设置成使用dhcp方式上网,windows下选择"自动获取ip",linux下开启dhcp服务即可。

手动设置:
ip设置与vmnet8同网段,
网关设置成vmnet8的网关,
DNS服务器设置与主机相同,
实现虚拟机<--->主机虚拟机<---->互联网通信。
查找vmnet1的网关,通常是xxx.xxx.xxx.2
例如 vmnet8 ip:172.16.249.1 gw :172.16.249.2
虚拟机设置: ip :172.16.249.100 gw: 172.16.249.2

3.私有方式(host-only):

默认使用vmnet1
将虚拟机ip设置与vmnet8同网段,gateway设置成vmnet1的ip,其余设置与vmnet1相同,dns设置与主机相同
例如 vmnet1 ip :172.16.245.1
虚拟机设置: ip :172.16.245.100 gateway :172.16.245.1
这样就实现了虚拟机<--->主机通信,但是虚拟机<--->互联网仍无法通信

再简单点说:
BRIDGE:虚拟机系统与主机地位平等;
NAT:是网络地址转换,是一种网络服务;
HOSTONLY:是虚拟机与真实主机组成似有网络~~

VMware三种网络连接方式的概念



一、VMware三种网络连接方式的概念
BRIDGED:
    就是“桥”的意思,说起桥接,就不能不说局域网。比如我们有两个局域网络,他们的ip段都处于192.168.0.*,同时,我们希望把这两个网络链接起来,这中情况下,我们就可以采用桥接。这个时候,“桥”就是一个主机,这个机器拥有两块网卡,分别处于两个局域网中,同时在“桥”上,运行着程序,让局域网A中的所有数据包原封不动的流入B,反之亦然。这样,局域网A和B就无缝的在链路层连接起来了(当然要保证两个局域网没有冲突的 IP)。这就是桥的作用,在链路层无缝的沟通两个局域网。

    而VMWare的桥也是同样的道理,只不过,本来作为硬件的一块网卡,现在由VMWare软件虚拟而来罢了!当采用桥接时,VMWare会虚拟一块网卡和真正的物理网卡进行桥接,这样,发到物理网卡的所有数据包就到了VMWare虚拟机,而由VMWare发出的数据包也会通过桥从物理网卡的那端发出,这样,如果物理网卡可以上网,那么桥接的软网卡也没有问题了,这就是桥接上网的原理了。

    在桥接时,VMWare网卡和物理网卡应该处于同一个ip网段,所以在虚拟机中ping物理网卡ip,或者在主机中ping虚拟机网卡ip,都可以ping通。

NAT:
    也就是network address translate的简称。网络地址转换,这个技术是为了让象192.168.*.*这样的私有ip段能够访问internet而开发的。私有ip段,可以由任何公司和个人使用,所以世界上有无数电脑使用了192.168.0.111这样的地址,而这个地址绝对不能出现在internet上,因为这肯定会造成路由的失败。但是,ip地址的稀缺让我们必须采用这种共享ip的方案,同时还要允许这些机器访问internet。这样的前提下,NAT就应运而生了。

    NAT技术应用在internet网关和路由器上,比如192.168.0.111这个地址要访问internet,它的数据包就要通过一个网关或者路由器,而网关或者路由器拥有一个能访问internet的ip地址,这样的网关和路由器就要在收发数据包时,对数据包的IP协议层数据进行更改(即 NAT),以使私有网段的主机能够顺利访问internet。

    我想到的一个最典型的例子,就要算我的大学宿舍了。宿舍内部网段192.168.1.× ,通过路由器进入校园局域网10.10.110.×,然后通过学校网关,进入internet。这个过程中,宿舍的路由器做了一次NAT,而学校的网关又做了一次NAT。

    VMWare的NAT上网采用的技术是一样的,它在主机和虚拟机之间用软件伪造出一块网卡,这块网卡和虚拟机的ip处于一个地址段。同时,在这块网卡和主机的网络接口之间进行NAT。虚拟机发出的每一块数据包都会经过虚拟网卡,然后nat,然后由主机的接口发出。
在这种条件下,由于虚拟机和主机不在同一个ip段,但是主机相当于虚拟机的网关,所以虚拟机能ping到主机的ip,但是主机ping不到虚拟机的ip。


Host-only:
    顾名思义,这种技术提供的是主机和虚拟机之间的网络互访,而不是虚拟机访问internet的技术。如果你只想让虚拟机和主机之间有数据交换,而不需要让虚拟机访问internet,就采用这个设置,但并不是说虚拟机不能实现上。

    Host-only的条件下,VMWare在真正的Windows系统中,建立一块软网卡。这块网卡可以在网络连接中看到,这块网卡的作用就是使windows看到虚拟机的IP。由于,这种技术就是将主机和虚拟机通过一个ip段的网卡联系起来,所以双都可以ping到对方。

二、实际问题
    想明白了以上问题后,再去观察实际中出现的问题,就很好理解了。在学校时候,我采用bridge技术使虚拟机访问internet,而到家之后,采用了adsl上网,却行不通了。

    问题就在于,bridge是通过桥接虚拟机的网卡和物理网卡来实现虚拟机访问internet的,这要求实际的物理网卡必须能访问internet。学校采用的是局域网,这一点可以满足,但是家里采用的adsl。adsl上网,采用的pppoe技术,就是在网卡之上建立起一个ppp连接。这种条件下,所有数据包是通过ppp封装之后发出的,虽然也是从网卡发出,但是包的形式就和普通的internet数据包不一样了。也就是说,实际的物理网卡已经没有直接访问internet的能力了。而必须通过ppp接口封装的数据包,才能访问internet。

    为了使虚拟机能够访问internet,我们必须使虚拟机的数据包从ppp接口发出去,也就是从adsl的连接发出去。这个时候,NAT技术就可以派上用场了。只要采用NAT,让虚拟机的数据包经由adsl连接来收发,就可以解决上网问题了。理论如此,实际操作如下:

vmware三种网络连接上网设置:

    如上图,选择一块虚拟网卡,作为NAT使用的网卡。并且,设置好虚拟网段(要和虚拟机里系统的ip处于一个网段)。

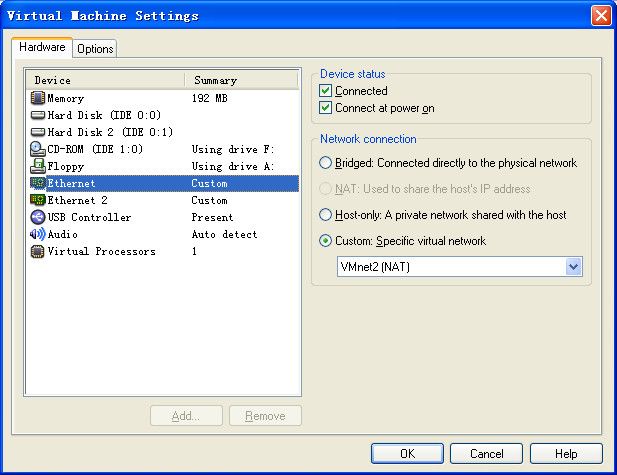

vmware三种网络连接上网设置:


    如上图,将设置好的用于NAT的网卡和虚拟机的虚拟网卡绑定。

    然后,进入虚拟机,设置IP,就可以上网了。
    其实,无论在什么条件下,只要主机能上网,用NAT技术,都可以使虚拟机访问internet;只有在主机网卡处在一个可以访问internet的局域网中的时候,虚拟机才能通过bridge访问internet;Host-only技术只用于主机和虚拟机互访,于是否访问internet无关。


三、知识点补充

NAT工作原理

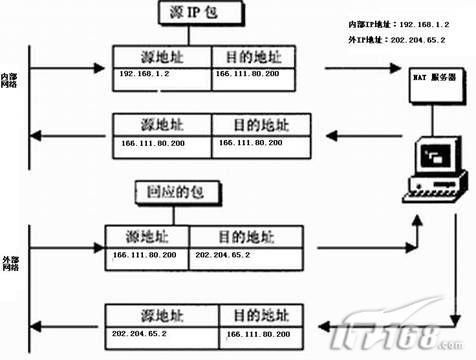

    NAT的基本工作原理是,当私有网主机和公共网主机通信的IP包经过NAT网关时,将IP包中的源IP或目的IP在私有IP和NAT的公共IP之间进行转换。如图1所示,NAT网关有2个网络端口,其中公共网络端口的IP地址是统一分配的公共 IP,为202.204.65.2;私有网络端口的IP地址是保留地址,为192.168.1.1。私有网中的主机192.168.1.2向公共网中的主机166.111.80.200发送了1个IP包(Des=166.111.80.200,Src=192.168.1.2)。当IP包经过NAT网关时,NAT会将IP包的源IP转换为NAT的公共IP并转发到公共网,此时IP包(Des=166.111.80.200,Src= 202.204.65.2)中已经不含任何私有网IP的信息。由于IP包的源IP已经被转换成NAT的公共IP,响应的IP包(Des= 202.204.65.2,Src=166.111.80.200)将被发送到NAT。这时,NAT会将IP包的目的IP转换成私有网中主机的IP,然后将IP包(Des=192.168.1.2,Src=166.111.80.200)转发到私有网。对于通信双方而言,这种地址的转换过程是完全透明的。

vmware三种网络连接上网设置:
图 1 NAT工作原理图


1. NAT的实现方法

    NAT 功能通常被集成到路由器、防火墙、ISDN路由器或者单独的NAT设备中。比如Cisco路由器中已经加入这一功能,网络管理员只需在路由器的IOS中设置NAT功能,就可以实现对内部网络的屏蔽。,其他如Linux中的IP伪装(IP Masquerade),FreeBSD中的NATD或Windows98的Sygate软件和Windows 2000 、2003都包含了这一功能。

2. NAT分类

(1)源NAT(Source NAT,SNAT):修改数据包的源地址。源NAT改变第一个数据包的来源地址,它永远会在数据包发送到网络之前完成,数据包伪装就是一具SNAT的例子。

(2)目的NAT(Destination NAT,DNAT):修改数据包的目的地址。Destination NAT刚好与SNAT相反,它是改变第一个数据懈的目的地地址,如平衡负载、端口转发和透明代理就是属于DNAT。
